Parafoudre à enveloppe en porcelaine 132 kV Y10W5-132 pour sous-stations

Parafoudre à enveloppe en porcelaine 132 kV Y10W5-132 pour sous-stations

MOQ:	3
Prix:	1

Detail Information

Product Description

Detail Information

Certification:

ISO9001

Tension nominale:

132KV

Hauteur:

1970mm

Distance de fuite:

4250mm

Voltage maximal du système:

145/161KV

Niveau de décharge de ligne:

2 / 3 / 4

Impulsion de courant de longue durée:

600/800/1000A

Impulsion de courant 4/10 μs:

100KA

Éclair impulsion:

650KV

Tension de fréquence de puissance résiste:

275 KV

VMCV:

106KV

Courant nominal:

10ka

Tension résiduelle (5KA):

396KV

Tension résiduelle 8/20 μs:

334KV

Commutation de tension résiduelle impulsionnelle:

263KV

Tension de référence 1MA DC:

192KV

Mettre en évidence:

Parafoudre en porcelaine 132 kV

Parafoudre de sous-station Y10W5-132

Parafoudre haute tension en porcelaine

Product Description

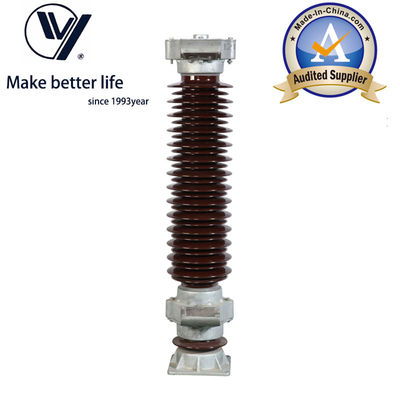

Arrêteur de surtension de porcelaine de 132 kV - modèle Y10W5-132

Spécifications du produit

Attribut	Valeur
Modèle N°.	Le numéro de série
Installation	Arrêt parallèle
Application du projet	Sous-station
Taille	Les plus gros
Voltage de fonctionnement	Haute tension
Matériel	ZnO
Distance de dérapage	4250 mm
Logements	Porcelaine
Classe de décharge de ligne	3
Spécification	Nombre d'équipements

Principales caractéristiques

Performance électrique et fiabilité supérieures
Conception légère pour une installation plus facile
Construction à l'épreuve des explosions et des bris
Excellente performance dans les environnements pollués
Conception résistante au vandalisme
Protection contre la pénétration d'humidité
Résistance mécanique élevée
Insensible aux rayons UV
Excellente résistance à l'ozone et à la couronne
Résistance supérieure à la traçabilité

Paramètres techniques

Voltage nominal	132 kV
Taille	1970 mm
Distance de ramassage	4250 mm
Voltage maximal du système Um	145/161KV
Niveau de décharge de la ligne	2 / 3 / 4
Impulsion de courant de longue durée	Pour les véhicules à moteur à combustion
Impulse de courant de 4/10 μs	100KA
Résistez à l' éclair	650 KV
Résister à la tension de fréquence de puissance	275 KV

Spécifications détaillées

Paramètre	Valeur
VOCM (kV)	106
Courant nominal (kA)	10
Voltage résiduel d'impulsion raide à 5 kA (kV)	396
8/20μS Voltage résiduel du courant d'impulsion éclair (valeur de pointe) à 5kA (kV)	334
Voltage résiduel du courant d'impulsion de commutation (valeur de pointe) à 1 kA (kV)	263
La tension de référence en courant continu de 1 mA (kV)	192
Courant d'impulsion de longue durée de 2 mS (A)	850
4/10μS Impulse de courant élevé (kA)	100
